在框架組裝上面我們常見的應該就是使用螺栓螺母、角件這些配件，不了解的小伙伴可能只認為它就這幾款配件，事實可不是大家所看哦！今天就有小編來介紹一下啟域工業鋁型材規格大全，來看看除了我經常用的還有哪些工業鋁型材配件？

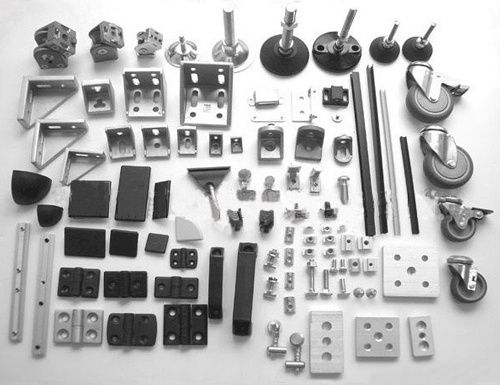

上海啟域工業鋁型材配件類型與用途：
先來說螺栓類別：
T型螺栓；材料：碳鋼（表面鍍鋅或鍍鉻）；用途；T型螺栓直接放入型材槽內，安裝過程中它能自動定位鎖緊，常與法蘭螺母配合使用，是安裝角件等型材配件的好幫手。根據不同型材、槽寬及安裝要求可選用不同規格及長度的T型螺栓。
專用半圓頭螺栓；材料：8.8級高強度合金鋼（表面鍍鎳）；用途：工業型材框架一般采用內部鏈接方式，均使用專用圓柱頭螺栓，安裝錢需要在型材連接處攻螺紋與打工藝安裝孔。為防止松動。
專用圓柱頭螺栓；材料：8.8級高強度合碳鋼（表面鍍鎳或發黑）；用途：常用于兩段型材高強度鏈接，鏈接時需在預定位置鉆擴孔。
平機螺栓；材料：8.8級高強度合碳鋼（表面鍍鎳）；用途：與T型螺母配合，常用于合頁、門吸、手柄等裝飾件與型材的連接。
方型螺母塊；材料：鋁合金、鍍鋅鋼；用途：方型螺母塊安裝時需預算塞至鋁型材槽坑內，用于在型材上連接各種配件。
再來說螺母分類：
法蘭螺母；材料：表面鍍鋅或鉻碳鋼；用途：與T型螺栓配套，安裝角件等型材配件時使用。
T型螺母塊；材料：鍍鋅鋼；用途：T型螺母塊可將其他連接件簡簡單單安全地固定至型材槽坑上，裝配過程中，它能自動定位，自動鎖緊。
彈性螺母塊：材料；鍍鋅鋼; 用途：彈簧螺母塊能被直接塞進鋁材槽坑中的任意裝配點，它背部的彈簧鋼球能固定它的位置，使安裝十分簡單且可靠，它是型材連接中使用多的配件之一。
彈性扣件：材料；鍍鋅鋼板，用途;彈性扣件是-8系列型材的專用連接件，兩段型材直角連接時，將其插入一段型材的槽坑內，與專用螺栓配套使用，此連接方式緊固可靠，此配件有防松抗震的功能。僅適用于歐標槽8系列型材。
透明間隔連接塊：材料；PVC;顏色；黑色和透明色，用途：將此鏈接塊尾端直接插入型材槽坑內，轉動90度后即緊密固定在型材上，然后就可以在型材上安裝有機玻璃等各種面板，再用螺栓鎖緊，安裝簡便，拆卸方便。
連接件分類：
角槽連接件：材料；鋅合金；用途：用于兩根型材之間的直角連接，安裝時將其兩端分別拆入型材槽坑內，將緊釘螺釘鎖緊，根據型材的槽寬與連接方式選用不同的角槽連接件。
直角件：材料；鋁合金；用途：直接件是從擠壓型材上截取料段經鉆孔價格而成。表面銀白陽極氧化（斷面未氧化），靈活和通用性能好，安裝簡單方便，主要用于型材的T型、L型或十字連接。注：可根據客戶需要進行特殊加工。
強力角件：材料；壓鑄鋁合金；用途：常用于受強力或振動的型材與型材連接點的支撐與固定，連接用的T型螺栓及法蘭螺母需另配。
直角支架：材料；鋁合金；用途：直角支架是從擠壓型材上截取料段經鉆孔加工而成。表面銀白陽極氧化（端面為氧化）。連接強度高，靈活性和通用性能好，安裝簡單方便。主要用于型材的T型、L型或十字連接。注：可根據客戶需要進行特殊加工。
45度角支架：材料；鋁合金；用途：45度支架從擠壓型材上截取料段經鉆孔加工而成。表面銀白陽極氧化（端面為氧化）。連接強度高，靈活性和通用性能好，安裝簡單方便。主要用于型材的45度角連接。注：可根據客戶需要進行特殊加工。
135度角支架：材料；鋁合金；用途：135度角支架是從擠壓型材上截取料段經鉆孔加工而成。表面噴砂氧化（端面未氧化），連接強度高，靈活性和通用性能好，安裝簡單方便。主要用于型材的135度角連接。
三維角連接：材料；鋅合金；用途：這種角連接時半圓形型材的專用連接件，它能把兩根或三根型材連接在一起，加之配套的蓋板，十分簡潔美觀。連接螺栓需另配。
、隱藏式直角三維支架：材料；壓鑄鋁合金，用途：用于三根材料直角鏈接安裝時將其三端分別拆入三根型材槽坑內，然后用緊定螺絲鎖緊。
轉向角件：材料；壓鑄鋁合金，用途：用于兩根不相垂直的型材連接，連接螺栓及螺母塊需另配。
直角連接件：材料；碳鋼鍍鋅；用途：直角連接件具有連接和鎖緊功能，隱蔽性好，保證連接處沒有縫隙，連接時只占用一個T形槽，方便安裝封板或其他部件。
斜角連接件：材料；45電鍍剛，用途：用于兩根鋁型材非90度的斜角連接。安裝時，它隱蔽在型材的內部，請注意它的連接方式。
任意角度連接器：材料；碳鋼鍍鋅，用途：用于鋁型材任意角度拼接，安裝時將其拆入兩根型材對接處的槽坑內，然后用緊定螺絲鎖緊。
槽條連接件：材料；鍍鋅鋼，用途：用于兩根型材之間直線加長連接，安裝時將其插入兩根型材對接處的槽坑內，然后用緊定螺釘鎖緊。
內置連接件：材料；碳鋼（表面鍍鉻），用途：當型材十字連接時或直角連接時，均可選用該連接件，裝配時需在型材規定尺寸位置打安裝工藝孔，將配件排入其間，同時將彈簧螺母放入另一塊型材槽坑內，在鎖緊螺栓。
三通維連接塊：材料；壓鑄鋁合金，用途：用于三根型材的直角鏈接，三個方向通過連接塊三個孔分別鎖緊三根型材端面。
輔助配件分類：
活動掛鉤：材料；鋅合金，掛鉤：304ss或鍍鋅鋼；用途：將此件插入型材槽坑內可來回滑動，掛鉤各種工具，線材等物體。
合頁：材料：增強尼龍；用途：用于連接型材與型材或板之間的活動連接，連接螺釘及螺母需另配。
金屬合頁：材料；鋁合金，用途：金屬合頁的優點在于強度高。可脫卸，用戶可根據需要選擇左右型。搭配出可脫卸與不可脫卸的安裝效果。
活動鉸鏈：材料；鋅鋁合或鋁合金，用途：該鉸鏈用于兩段之間的活動連接，其旋轉范圍為180度，它有多種聯接方式。
門吸、滾珠門吸：材料；不銹鋼，用途：用于機罩、機柜的開關門上。
腳輪：材料；鍍鉻鋼/聚氨酯或尼龍。用途：在鋁型材制作的機器、推車等框架上，可安裝精密、靜音、防塵、疊剎（全方位）的腳輪。用戶可根據自己的需要，選擇各種類型，不同直徑，不同材料和承載范圍，以及是否帶剎車止動的腳輪。
蹄腳：材料；蹄腳座--加強尼龍；防震橡膠墊--硬質橡膠；螺紋桿--不銹鋼或電鍍剛；用途：蹄腳時各類工業鋁型材支架及設備通用配件，具有支撐、防震等作用。螺桿可調節高度。
端面蓋板：材料；尼龍，用途：端面蓋板安裝在型材的端面上，既美觀有保證安全。
把手：材料；PVC或鋁合金；用途：將手柄安裝在型材上，可便于開啟與提攜。連接螺栓與T形螺母塊需另配。
平封槽條：材料；PVC，顏色：黑色和淺灰色及白色。用途：平封槽條可將型材表面的槽坑蓋住，起到裝飾作用，也可保持型材表面的整潔。
U型槽條/嵌條：材料；PVC。顏色：黑色。用途：U型槽條放入型材槽坑內后，可將有機玻璃等板材插入，起到緩沖、保護和密封等作用。
地腳連接件A：材料；碳鋼，表面噴塑（銀灰色）。用途：用于型材支架的地腳支撐，根據型材尺寸選定大小、連接用的螺栓、螺母及膨脹螺栓。
地腳連接件B：材料；表面噴塑（銀灰色）。用途：用于型材支架的地腳支撐，根據型材尺寸選定大小、連接用的螺栓、螺母及膨脹螺栓。可根據客戶使用型材大小定制。
螺母類零件為機械行業中常見的緊固件類零件之一，六角形螺母零件由于裝配要求，外六方結構常帶有鎖絲孔，這種孔的加工通常在夾
具上直接加工或在六方面上先劃窩后鉆孔，但是容易造成毛刺大、效率低、尺寸控制困難等問題，本文從六角零件保險孔的技術標準入手，
改變以往的加工方法，對鎖絲孔的加工進行了結構性的改進，設計了結構簡單又便捷的鉆工藝孔夾具，鎖絲孔的加工準確、快捷，相關尺寸均有理論依據，鎖絲孔毛刺小、加工效率快。
緊固件存儲在本地或服務器的指定位置中，使用時用戶根據需要進行選取。對于標準件庫層次較為復雜的情況需要逐級查找，選型困難；
緊固件沒有成組裝配，需要逐個依次裝配，并且每兩個零組件之間要實現完備的裝配，至少需要定義兩個約束關系，操作繁瑣，效率低下；
對于已經裝配的緊固件進行規格修改或者刪除時，需要逐個進行操作，效率低且不符合設計習慣；緊固件開孔一般先打孔再裝配緊固件，
緊固件規格與螺孔尺寸沒有關聯，設計變更時無法同步更新；緊固件的組合方式、配合方法需要查詢相關標準或機械設計手冊，不方便企業常用緊固件知識的累積和傳遞。
以上所介紹的工業鋁型材配件是目前市場都有的產品，根據客戶的需要上海啟域也在不斷的開發新配件，廠家10與年的行業經驗，從研發到框架定制都有自己熟悉的一套流程，經驗也是豐富多化。
上海啟域工業鋁型材配件類型與用途：
先來說螺栓類別：
T型螺栓；材料：碳鋼（表面鍍鋅或鍍鉻）；用途；T型螺栓直接放入型材槽內，安裝過程中它能自動定位鎖緊，常與法蘭螺母配合使用，是安裝角件等型材配件的好幫手。根據不同型材、槽寬及安裝要求可選用不同規格及長度的T型螺栓。
專用半圓頭螺栓；材料：8.8級高強度合金鋼（表面鍍鎳）；用途：工業型材框架一般采用內部鏈接方式，均使用專用圓柱頭螺栓，安裝錢需要在型材連接處攻螺紋與打工藝安裝孔。為防止松動。
專用圓柱頭螺栓；材料：8.8級高強度合碳鋼（表面鍍鎳或發黑）；用途：常用于兩段型材高強度鏈接，鏈接時需在預定位置鉆擴孔。
平機螺栓；材料：8.8級高強度合碳鋼（表面鍍鎳）；用途：與T型螺母配合，常用于合頁、門吸、手柄等裝飾件與型材的連接。
方型螺母塊；材料：鋁合金、鍍鋅鋼；用途：方型螺母塊安裝時需預算塞至鋁型材槽坑內，用于在型材上連接各種配件。
再來說螺母分類：
法蘭螺母；材料：表面鍍鋅或鉻碳鋼；用途：與T型螺栓配套，安裝角件等型材配件時使用。
T型螺母塊；材料：鍍鋅鋼；用途：T型螺母塊可將其他連接件簡簡單單安全地固定至型材槽坑上，裝配過程中，它能自動定位，自動鎖緊。
彈性螺母塊：材料；鍍鋅鋼; 用途：彈簧螺母塊能被直接塞進鋁材槽坑中的任意裝配點，它背部的彈簧鋼球能固定它的位置，使安裝十分簡單且可靠，它是型材連接中使用多的配件之一。
彈性扣件：材料；鍍鋅鋼板，用途;彈性扣件是-8系列型材的專用連接件，兩段型材直角連接時，將其插入一段型材的槽坑內，與專用螺栓配套使用，此連接方式緊固可靠，此配件有防松抗震的功能。僅適用于歐標槽8系列型材。
透明間隔連接塊：材料；PVC;顏色；黑色和透明色，用途：將此鏈接塊尾端直接插入型材槽坑內，轉動90度后即緊密固定在型材上，然后就可以在型材上安裝有機玻璃等各種面板，再用螺栓鎖緊，安裝簡便，拆卸方便。
連接件分類：
角槽連接件：材料；鋅合金；用途：用于兩根型材之間的直角連接，安裝時將其兩端分別拆入型材槽坑內，將緊釘螺釘鎖緊，根據型材的槽寬與連接方式選用不同的角槽連接件。
直角件：材料；鋁合金；用途：直接件是從擠壓型材上截取料段經鉆孔價格而成。表面銀白陽極氧化（斷面未氧化），靈活和通用性能好，安裝簡單方便，主要用于型材的T型、L型或十字連接。注：可根據客戶需要進行特殊加工。
強力角件：材料；壓鑄鋁合金；用途：常用于受強力或振動的型材與型材連接點的支撐與固定，連接用的T型螺栓及法蘭螺母需另配。
直角支架：材料；鋁合金；用途：直角支架是從擠壓型材上截取料段經鉆孔加工而成。表面銀白陽極氧化（端面為氧化）。連接強度高，靈活性和通用性能好，安裝簡單方便。主要用于型材的T型、L型或十字連接。注：可根據客戶需要進行特殊加工。
45度角支架：材料；鋁合金；用途：45度支架從擠壓型材上截取料段經鉆孔加工而成。表面銀白陽極氧化（端面為氧化）。連接強度高，靈活性和通用性能好，安裝簡單方便。主要用于型材的45度角連接。注：可根據客戶需要進行特殊加工。
135度角支架：材料；鋁合金；用途：135度角支架是從擠壓型材上截取料段經鉆孔加工而成。表面噴砂氧化（端面未氧化），連接強度高，靈活性和通用性能好，安裝簡單方便。主要用于型材的135度角連接。
三維角連接：材料；鋅合金；用途：這種角連接時半圓形型材的專用連接件，它能把兩根或三根型材連接在一起，加之配套的蓋板，十分簡潔美觀。連接螺栓需另配。
、隱藏式直角三維支架：材料；壓鑄鋁合金，用途：用于三根材料直角鏈接安裝時將其三端分別拆入三根型材槽坑內，然后用緊定螺絲鎖緊。
轉向角件：材料；壓鑄鋁合金，用途：用于兩根不相垂直的型材連接，連接螺栓及螺母塊需另配。
直角連接件：材料；碳鋼鍍鋅；用途：直角連接件具有連接和鎖緊功能，隱蔽性好，保證連接處沒有縫隙，連接時只占用一個T形槽，方便安裝封板或其他部件。
斜角連接件：材料；45電鍍剛，用途：用于兩根鋁型材非90度的斜角連接。安裝時，它隱蔽在型材的內部，請注意它的連接方式。
任意角度連接器：材料；碳鋼鍍鋅，用途：用于鋁型材任意角度拼接，安裝時將其拆入兩根型材對接處的槽坑內，然后用緊定螺絲鎖緊。
槽條連接件：材料；鍍鋅鋼，用途：用于兩根型材之間直線加長連接，安裝時將其插入兩根型材對接處的槽坑內，然后用緊定螺釘鎖緊。
內置連接件：材料；碳鋼（表面鍍鉻），用途：當型材十字連接時或直角連接時，均可選用該連接件，裝配時需在型材規定尺寸位置打安裝工藝孔，將配件排入其間，同時將彈簧螺母放入另一塊型材槽坑內，在鎖緊螺栓。
三通維連接塊：材料；壓鑄鋁合金，用途：用于三根型材的直角鏈接，三個方向通過連接塊三個孔分別鎖緊三根型材端面。
輔助配件分類：
活動掛鉤：材料；鋅合金，掛鉤：304ss或鍍鋅鋼；用途：將此件插入型材槽坑內可來回滑動，掛鉤各種工具，線材等物體。
合頁：材料：增強尼龍；用途：用于連接型材與型材或板之間的活動連接，連接螺釘及螺母需另配。
金屬合頁：材料；鋁合金，用途：金屬合頁的優點在于強度高。可脫卸，用戶可根據需要選擇左右型。搭配出可脫卸與不可脫卸的安裝效果。
活動鉸鏈：材料；鋅鋁合或鋁合金，用途：該鉸鏈用于兩段之間的活動連接，其旋轉范圍為180度，它有多種聯接方式。
門吸、滾珠門吸：材料；不銹鋼，用途：用于機罩、機柜的開關門上。
腳輪：材料；鍍鉻鋼/聚氨酯或尼龍。用途：在鋁型材制作的機器、推車等框架上，可安裝精密、靜音、防塵、疊剎（全方位）的腳輪。用戶可根據自己的需要，選擇各種類型，不同直徑，不同材料和承載范圍，以及是否帶剎車止動的腳輪。
蹄腳：材料；蹄腳座--加強尼龍；防震橡膠墊--硬質橡膠；螺紋桿--不銹鋼或電鍍剛；用途：蹄腳時各類工業鋁型材支架及設備通用配件，具有支撐、防震等作用。螺桿可調節高度。
端面蓋板：材料；尼龍，用途：端面蓋板安裝在型材的端面上，既美觀有保證安全。
把手：材料；PVC或鋁合金；用途：將手柄安裝在型材上，可便于開啟與提攜。連接螺栓與T形螺母塊需另配。
平封槽條：材料；PVC，顏色：黑色和淺灰色及白色。用途：平封槽條可將型材表面的槽坑蓋住，起到裝飾作用，也可保持型材表面的整潔。
U型槽條/嵌條：材料；PVC。顏色：黑色。用途：U型槽條放入型材槽坑內后，可將有機玻璃等板材插入，起到緩沖、保護和密封等作用。
地腳連接件A：材料；碳鋼，表面噴塑（銀灰色）。用途：用于型材支架的地腳支撐，根據型材尺寸選定大小、連接用的螺栓、螺母及膨脹螺栓。
地腳連接件B：材料；表面噴塑（銀灰色）。用途：用于型材支架的地腳支撐，根據型材尺寸選定大小、連接用的螺栓、螺母及膨脹螺栓。可根據客戶使用型材大小定制。
螺母類零件為機械行業中常見的緊固件類零件之一，六角形螺母零件由于裝配要求，外六方結構常帶有鎖絲孔，這種孔的加工通常在夾
具上直接加工或在六方面上先劃窩后鉆孔，但是容易造成毛刺大、效率低、尺寸控制困難等問題，本文從六角零件保險孔的技術標準入手，
改變以往的加工方法，對鎖絲孔的加工進行了結構性的改進，設計了結構簡單又便捷的鉆工藝孔夾具，鎖絲孔的加工準確、快捷，相關尺寸均有理論依據，鎖絲孔毛刺小、加工效率快。
緊固件存儲在本地或服務器的指定位置中，使用時用戶根據需要進行選取。對于標準件庫層次較為復雜的情況需要逐級查找，選型困難；
緊固件沒有成組裝配，需要逐個依次裝配，并且每兩個零組件之間要實現完備的裝配，至少需要定義兩個約束關系，操作繁瑣，效率低下；
對于已經裝配的緊固件進行規格修改或者刪除時，需要逐個進行操作，效率低且不符合設計習慣；緊固件開孔一般先打孔再裝配緊固件，
緊固件規格與螺孔尺寸沒有關聯，設計變更時無法同步更新；緊固件的組合方式、配合方法需要查詢相關標準或機械設計手冊，不方便企業常用緊固件知識的累積和傳遞。
以上所介紹的工業鋁型材配件是目前市場都有的產品，根據客戶的需要上海啟域也在不斷的開發新配件，廠家10與年的行業經驗，從研發到框架定制都有自己熟悉的一套流程，經驗也是豐富多化。
